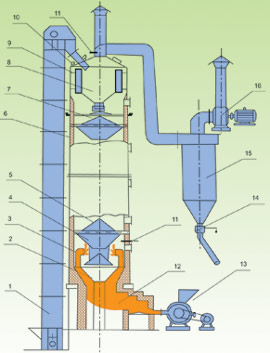

1、提升機 2、下料漏鬥 3、導熱管 4、滑料盆 5、散料錐 6、耐熱保溫層 7、截流裝置 8、料倉 9、預熱管道 10、智能料粒儀 11、預熱儀 12、熱風爐 13、噴煤機 14、料閥 15、收塵器 16、風機。

結構：
       主機采用立式裝備鋼結構外殼，內襯設保溫材質保溫，窯內采用多層高溫鑄件，相互交叉重疊，上、中、下各有關部件設若幹組振動、截流、溫控、智能控製係統，水蒸氣、煙氣經引風機旋風式收塵器收塵排除。

原理：
       當窯底溫控製儀顯示溫度達到400℃至500℃時，由智能阻旋式料位控製器指令給提升機，將≤25mm的物料提升預熱帶進入預熱，當窯頂溫控儀顯示150℃至250℃時，電動截流裝置自動計量下料，進入交叉振動溜槽進行二次預熱烘幹，物料在預熱振動過程中，結構自然鬆散，均勻地進入數組相互重疊的散料堆。進行第三次烘幹，物料自上而下，自由沉降，與多組交替重疊的散料錐金屬體反複進行熱輻射傳導，再與不斷上升的熱氣流相互交換，水分逐步揮發進入高溫漏鬥幹燥，使物料完全脫離水分，當測濕儀發出所求值信號時，物料自動卸出，由輸送快色黄色APP下载輸出入庫。

特點：
       本機采用的振動溜槽、散料錐等部件采用耐磨、耐腐蝕、耐高溫鑄件、終身使用，無需替換，振動溜槽能有效地控製物料的停留時間，溫控儀、料位器、截流裝置、振動溜槽部分，能分別根據不同要求調節，經控製樞紐轉換，準確發令給各部位協調工作。

技術參數：

型 號 規 格		LHY2012	LHY2014	LHY2016	LHY2216	LHY2218	LHY2220	LHY2222
產量（t/h） （初水分25%  終水分2%）	粘 土	6～7.8	7～8.6	8～11	9～12	10～13	11～13.8	13～15
	礦 渣	10～12.6	12～14	13～16	15～17	16～18	17～20	19～23
	煤	8～10	9～12	10～14	12～15	14～16	15～17	16～19
標準煤耗（kg/t）		20～25	18～23	17～22	16～20	14～18	13～16	13～14
電 耗（kw/t）		2～3	1.8～2.6	1.6～2.2	1.5～2.1	1.5～2.0	1.4～1.8	1.4～1.6
